大世界通风技术团队进场勘查后，发现原有系统存在以下具体痛点：
    痛点一：管道阻力高，风机能耗大。原除尘管道总长约580米，管径偏小（主管理论需600mm，实际仅450mm），且设置了11个90°直角弯头。实测系统压降达到850Pa，风机运行电流长期超标，电机表面温度超过85℃。
    痛点二：粉尘堆积严重，清理频率高。管道水平段过长且未设清灰口，铁粉及碳纤维在管底沉积，每两周就需要停机拆管清理，每次停机影响生产约4小时，月均停产损失约6万元。
    痛点三：钢架承载不足，存在安全隐患。原钢架采用普通角钢焊接，部分节点已出现锈蚀和轻微变形。经核算，钢架实际安全裕度仅为1.2倍（规范要求不低于1.5倍），在管道振动下存在松动风险。
    痛点四：末端捕集效果差。距离除尘器较远的3个焊接工位，实测罩口风速仅0.3m/s（设计值0.8m/s），粉尘外溢明显，车间空气中PM10浓度达到8.5mg/m³，高于职业接触限值。

大世界通风提出“低阻力管道布局+分段清灰设计+模块化钢架”的整体方案，核心决策包括：
    决策项一：放大管径并优化走向。将主管直径从450mm增至600mm，减少弯头数量（从11个减至7个），其中4个急弯头改为45°顺风弯并加装导流叶片。计算显示，改造后系统理论压降可降低约30%。
    决策项二：设置清灰口与检视窗。在每段水平管道末端及低点增设快开式清灰口（共12处），并在弯头前后设置透明检视窗，方便日常巡检。
    决策项三：钢架重新设计与更换。采用Q235B材质、80×80×5方钢管制作独立支撑钢架，按1.8倍安全系数设计，与厂房结构柱通过抱箍连接，避免焊接损伤原结构。所有钢架经热镀锌处理，防腐等级提升。
    决策项四：支管加装调节阀。在13个分支管道上分别安装手动对开多叶调节阀，可独立调节各工位风量，确保远端工位风量平衡。

五、实施过程
    准备阶段（2025年7月，7天）：需求确认与现场复测。大世界通风技术人员对车间22个产尘点进行风速、压降及粉尘浓度实测，与车间负责人逐点确认捕集要求，绘制管道走向初稿。

   预制阶段（2025年7-8月，18天）：深化设计与钢架预制。完成BIM管线综合排布，避开已有桥架、压缩空气管及消防管道。钢架在工厂预制切割、焊接、镀锌，共制作独立钢架64组，总用钢量约12吨。

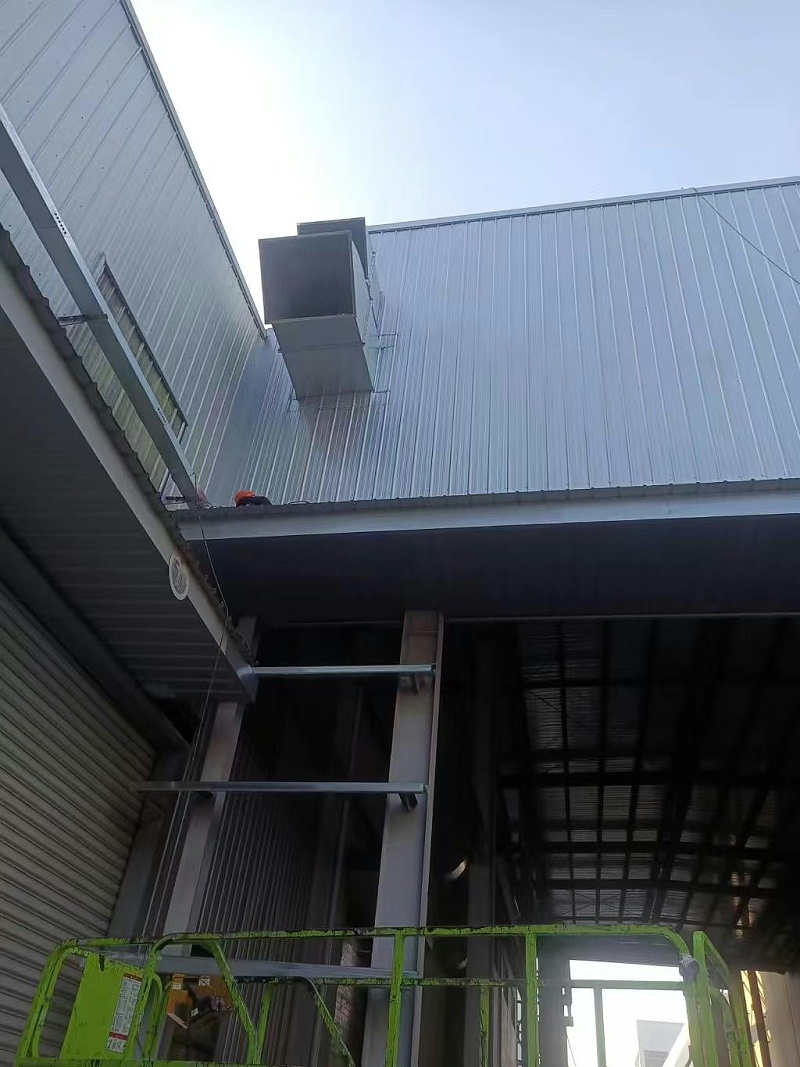

   安装阶段（2025年8月，12天）：旧管道拆除与钢架安装。利用周末及夜间停产窗口，分段拆除原有580米旧管道及锈蚀钢架。采用高空作业车安装新钢架，每个节点使用扭矩扳手紧固，水平度控制在±2mm以内。

  调试阶段（2025年9月，15天）：新管道安装与系统调试。主管道采用1.5mm螺旋风管（法兰连接），支管采用1.0mm镀锌螺旋管。安装顺序从除尘器出口向末端推进，每安装30米进行一次气密性检测。全部安装完成后进行风量平衡调试，逐点调节阀门使各罩口风速达到0.7-0.9m/s。

  验收阶段（2025年10月初，5天）：系统连续运行72小时，测试各项指标，提交竣工资料及维护手册。

六、量化效果
    改造前后对比，各项核心指标均取得明显提升。

    系统阻力方面，改造前系统总压降为850Pa，风机长期处于高负荷运行状态；改造后总压降降至620Pa，降幅达到27%。与之对应的风机运行电流从112安培下降至89安培，下降幅度为20.5%，每年可节约用电约4.2万度。

    末端捕集效果方面，距离除尘器较远的3个焊接工位，改造前罩口风速仅为0.3米每秒，远低于设计要求的0.8米每秒；改造后风速提升至0.75米每秒，提升幅度为150%。车间空气中PM10浓度从改造前的8.5毫克每立方米降至2.1毫克每立方米，下降75.3%，已低于职业接触限值4毫克每立方米的要求。

    维护清理方面，改造前管道每两周就需要停机拆管清理，每月停机2次，每次耗时约4小时；改造后由于增设了12处快开式清灰口，清理频次降至每三个半月一次（约0.3次/月），每次清理仅需1小时，清理工作量减少了85%以上。

    结构安全方面，原钢架安全系数为1.2，低于规范要求的1.5；更换为新钢架后安全系数提升至1.8，提升了50%，长期运行稳定性得到保障。

    项目交付方面，从进场施工到交付共用时57天，比原计划65天提前了8天完成。

七、落地变化
    系统投用至今已稳定运行8个月。车间内粉尘外溢问题基本解决，焊接工人反馈呼吸区无明显烟尘感。管道清灰周期从两周延长至三个半月，每次清理仅需1人操作快开式清灰口即可完成。该改造项目的成功，使上海某公司将大世界通风纳入其供应商名录，后续两个同类车间的除尘系统改造已启动前期对接。此外，该项目的管道压降及清灰口设计数据，已被该公司设备部门作为内部技改参考标准。
